Tendances Aéro 2018: roues et cadres.

Me voici de retour après une longue pause ! Pourtant les tests à faire et les comparatifs ne manquent pas !

Le retour se passe sur le blog du site cyclessetforme.fr afin de tout centraliser au même endroit. Ainsi cyclesetforme.blogspot.fr ne sera plus alimenté. Merci à tous les fidèles lecteurs et leurs très nombreux commentaires, en espérant que le nouveau blog plaise !

Les tests intéressants reviennent avec les dernières publications du site  www.tour-magazin.de.  Certaines informations de fabricants permettent également de faire un point complet sur les nouveautés 2018 des cadres et roues pour le cyclisme sur route.

Concernant les roues, la marque DT Swiss a proposé quelques publications intéressantes suite à leur collaboration avec les spécialistes Swissside de roues profilées. Articles et infos complètes en Français ici chez Matos vélo par exemple.

Pour résumé, ils ont mis en évidence que lors de la résistance à l’avancement du cycliste + vélo (translational drag) une autre forme de résistance venait s’ajouter.

translationaldrag

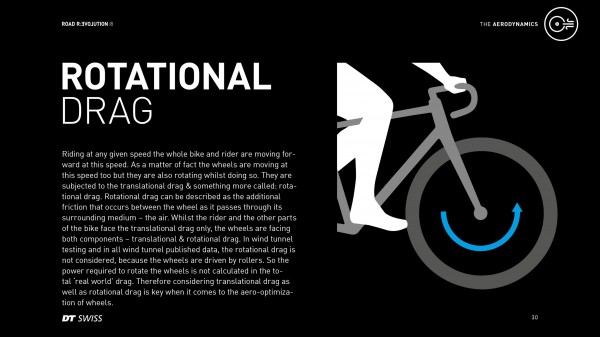

Appelée trainée de rotation (rotational Drag) elle est décrite comme le frottement supplémentaire qui se produit pour la roue en rotation lorqu’elle traverse le flux d’air et emmener par le vélo. Les tests aérodynamiques des meilleures roues se tiennent souvent à quelques watts et Dt Swiss avance que la trainée de rotation pourrait compter jusqu’à 25 % dans le calcul globale du drag.

rotationaldrag



Un haut profil de jante améliore cette résistance, comme des pneus pas trop gros, des rayons profilés et des têtes insérer dans la jante.

106772_243610

Rayonnage

Un autre document trouvé sur le site Aeroweenie semble donner encore plus d’importance à la trainée de rotation et permet de constater que c’est les roues à disques et batons qui en procurent le moins.

rotational drag

Le plus intéressant dans les dernières publications DT Swiss concerne les tests aéro avec les concurrents et entre leurs modèles à disques ou patins.

Le premier comparatif oppose une DT Swiss de 48 mm de hauteur et équipée GP4000S 2 23 mm( pneu référence pour rouler vite) à son homologue disque. La roue patin offre 2 watts de résistance en moins en déplacement à 45 km/h et jusqu’à 4 watts en cas de vent latéral par 15 degrés.

DT-Swiss_ARC-1100_RoadRevolution18_SwissSide_aerodynamic-carbon-tubeless-road-wheels_rim-vs-disc-data

La comparaison du profil 48 mm face aux profils 60 et 80 mm donne nettement l’avantage à ces derniers. Vers 15 degrés, c’est 8 watts de mieux pour le profil 80 mm mais en étant plus sensible aux rafales ( steering moment).

DT-Swiss_ARC-1100_RoadRevolution18_SwissSide_aerodynamic-carbon-tubeless-road-wheels_ARC-series-comparison

Il convient de tempérer ces chiffres en sachant que l’on roule rarement par un angle/yaw supérieur à 10 degrés. Pour bien saisir cet indicateur, on peut trouver un très bon article ici dont les 3 graphiques ci dessous sont tirés:

Yaw ANGLE:

Capture d’écran 2018-02-05 à 17.29.59

Synthèse Flo Cycling du pourcentage passé lors d’IRON MAN: 79  % du temps en 0 et 10 degrés.

répartition yaw angle sur une sortie

Influence YAW angle/ vitesse: pour le diminuer il faut rouler au dela de 50 km/h:

Relation vitesse / Yaw angle

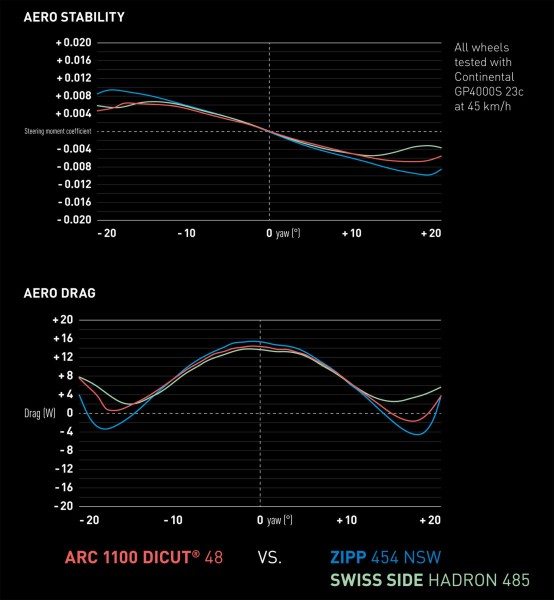

Pour en revenir au test DT Swiss, la concurrence est aussi testée avec la nouvelle ZIPP 404 NSW, elle semble moins performante en aérodynamisme de 0 à 10 degré de Yaw angle ( elle se rattrape ensuite) ainsi qu’en sensibilité au vent comparée aux versions 48 comme 62 mm des DT Swiss ou Swissside.

DT-Swiss_ARC-1100_RoadRevolution18_SwissSide_aerodynamic-carbon-tubeless-road-wheels_competitor-comparison

Pour continuer sur les benchmark de roues, le magasine Tour Int a malheureusement arrêté ses publications en Anglais, il faut maintenant se tourner et suivre l’actualité de la version Allemande. Dommage car les informations mensuelles sont toujours aussi intéressantes. Leur dernier grand test de roues le confirme. On retrouve un large panel de roues à disques testées. Les tests se sont aussi déroulés à 45 km/h et avec un GP4000S 2 25 mm. On retrouve sur les 2 graphiques ci dessous les résultats en watts consommés ainsi que la sensibilité au vent latéral. A part quelques modèles qui dépassent les 220w, les résultats sont assez proche pour 45 km/h, on pourra d’avantage axer son choix sur la sensibilité ou résistance par vent latéral.

rouesaerosteering

Tous les tests et graphiques détaillés sont disponibles ici :

En aérodynamisme latéral on peut avoir confirmation que les vieux profils type V et gros rayons sont à proscrire, comme avec l’exemple des Lightweight Meilenstein Disc:

Draglightweight

Lightweight ne semble pas vouloir évoluer de ce coté là en argumentant que la rigidité latéral et la légèreté sont la priorité ( très sensible au choc à priori,  voir la suite). Ces roues décrochent très vite dès que l’angle dépasse les 8 degrés (courbe verte foncée), j’y reviendrai plus tard mais passer de 0.18 à 0.17 de cda permet d’économiser 12 watts dans ce test. On voit que la 3T C60 et son profil de 60 mm sort du lot vers 15 degrés et plus, c’est donc cohérent avec les graphiques DT Swiss présentés plus haut ( comparatif 48mm vs 60mm vs 80mm). Ci dessous d’autres modèles testés et très proches:



Capture d’écran 2018-02-02 à 07.59.25

On retrouve ensuite le récapitulatif de toutes les roues où poids, rigidité et résistance aux chocs complètent le comparatif. Chez Tour, la note la plus basse désigne le meilleur résultat. Chacun pourra choisir en fonction de son bugdet et de ses attentes!

rouesrecap1



Récap2

Pour continuer, Tour a réalisé un test que beaucoup attendait sur l’influence du changement de roues sur l’aérodynamisme globale d’un vélo. Ils ont mesuré la puissance consommée pour rouler à 45 km/h en tunnel ( + demi mannequin pédalant) des derniers modèles 2018 des grands fabricants. Une mesure a été réalisé en version série puis ils ont ensuite changé la paire de roues d’origine par une ZIPP 404 ou ZIPP 404 disc.

dummy

Je ne vais pas passé tous les tests en détails mais ils sont disponibles ici pour ceux qui veulent entrer dans le détail de tous les vélos.

Voici un exemple où le choix de la paire d’origine est bon:

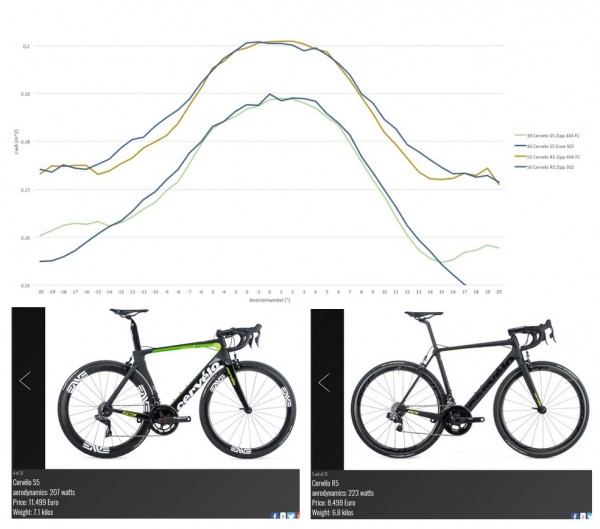

Cervelo S5 / Cervelo P5: Le passage de ZIPP 303 à 404 pour le R5 lui permet d’être un peu meilleur par vent latéral entre 5 et 15 degrés.

201802_cervelo_s5_&_r5

Encore une fois c’est cohérent avec les résultats DT Swiss, plus le profil est haut et meilleur est l’aéro latéral. Concernant le S5, le passage des ENVE 4.5 au ZIPP 404 ne change quasiment rien jusqu’à 15 degrés. Classiquement on retrouve une bonne quinzaine de watts d’économisés entre la version aéro ( S5) et classique ( R5).



Canyon Aeroad CF SLX / Ultimate CF SLX : Le changement des roues Mavic Carbone SL ( 40 mm) pour les ZIPP 404 ( 53 mm) est bénéfique. Peu de changement par vent de face mais une douzaine de watts économisés ( cda passant de 0.185 à 0.175) vers 15 degrés.

201802_canyon_aeroad_&_ultimate

Pour rappel et la conversion Cda / watts : Drag= cda x pression atmo x ( Vitesse x Vitesse /2). Si cda du graphique=0.2 alors Drag (N)= 0.2 x 1.225 (pression standard mer ) x ( 45/3.6)2/2)= 19.14 N. Puissance = 19.14 N x 12.5 m/s ( 45 km/h)= 239 w. Avec un cda de 0.19, on obtient par exemple 227 watts donc 12 watts de gain. On remarque finalement que sur l’Aéroad la version NSW est un peu moins bonne que la classique ZIPP 404. Etonnant car elle a été travaille pour ça normalement! Cela montre l’importance du couple Cadre/roue !  La aussi une retrouve une bonne quinzaine de watts entre les 2 vélos à tous les angles.

Trek Madone / Emonda : Le passage des roues Bontrager Aérolus 3 au ZIPP 404 améliore un peu l’aérodynamisme de l’Emonda mais il n’est vraiment pas fait pour rouler vite et encore moins par vent laéral. Avec 239 watts consommés ( cda 0.208) en version d’origine, c’est un des moins rapide de la sélection et il oppose beaucoup de résistance par 15 degrés ( cda 0.2).

201802_trek_madone_&_emonda

Equipé de la ZIPP 404, il s’en sort mieux mais ne descend pas en dessous de 0.188 de cda alors qu’un Canyon Ultimate arrive à 0.175 avec la même roue ! (15 watts de mieux). On a vraiment une conception non optimisée pour rouler vite dans le vent, dommage quand on sait ce qu’il est possible de faire même pour un vélo light de montagne. Inversement le Madone excelle en aérodynamisme frontal comme en latéral. En version ZIPP 404 c’est encore mieux et il s’approche d’un CdA record de 0.155 par 15 degrés ! Ainsi l’écart de puissance consommé entre ces 2 vélos peut varier de 30 à 60 watts suivant le vent à 45 kmh ! Je ne peux m’empêcher de repenser à Alberto Contador repris dans la descente de Paris Nice 2017 sur son Emonda…

Pour finir Tour simule les performances de chaque vélo sur des parcours de 100 km évoluant entre 500 et 2000MD+. Le gabarit choisit est de 75 kg avec une puissance moyenne de 200 w. On peut retrouver ci dessous les temps réalisés par tous les vélos de la sélection en montage série ou ZIPP 404. Quelques soit le parcours et avec seulement 200 w donc des vitesses faibles de déplacement ( 23.5 kmh sur le 2000MD+), les cadres aérodynamique l’emporte largement.

201802_all_bikes_times_estimates

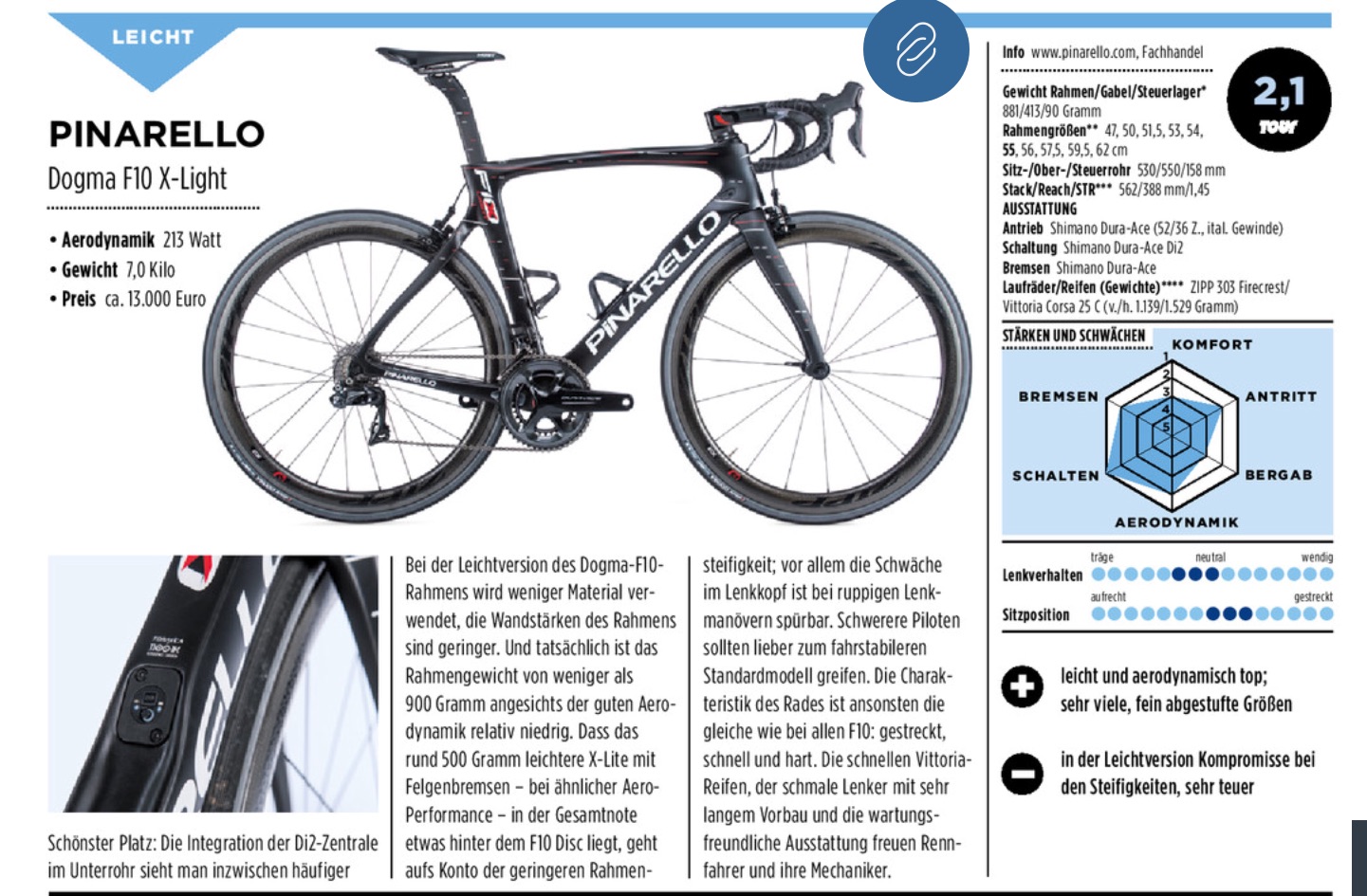

Le grand gagnant en version série est le Canyon Aéroad. En plus d’être bien équipé, il est aussi léger qu’un vélo de montagne. Le Trek Madone lui repasse devant en version ZIPP 404 sur les parcours roulant de 500MD+ et 1000MD+ grâce à son aéro encore plus très travaillée. Son surpoids de 700 g versus l’Aéroad finit par lui être néfaste sur le parcours de 2000MD+. Bref la tendance 2016 et 2017 reste confirmée en 2018, si on veut rouler vite quelque soit le parcours, l’option Aéro semble s’imposer. Bien sur si on veut rouler vite longtemps, il faut que cela soit dans un certain confort. Des vélos comme l’Aéroad ou le Trek sont de plus jugés très confortables, plus que certain vélo de montagne comme un F10 light!

F10light

Capture d’écran 2018-02-01 à 17.46.16

Dernier point: disque ou patin? Ci dessous on trouvera l’analyse du Canyon ultimate CF SLX équipé de Mavic Cosmic Carbone SL à patin ou disque.

Comparodiscultimate

L’économie moyenne du patin est de 3.3 watts, il y a des passages à 7 watts de gain dès que le vent souffle un peu de coté. La tendance actuelle semble proposer des roues toujours plus larges et lourdes pour passer la puissance de freinage sur des pneus de 28 à 32 mm…l’aéro sera encore plus pénalisée…Les vélos aéro à disque sont souvent plus lourd de 500 à 600 g.  Bien sur le temps perdu sur le plat sera peut-être repris en descente ( surtout sur le mouillé) avec aucun souci de fiabilité des jantes sur l’échauffement des pistes de freinage. Donc tous les fabricants poussent vers les disques. Faut il y aller? je suis mitigé mais d’un point de vue performance pure rien ne vaut l’ancien système! Le débat est ouvert ! :-)
