Lubrification et optimisation des chaînes de vélo

Test Plateau Osymétric
6 mai 2014
Test terrain du Squirt Lube.
22 mai 2014
Salut à tous,
J’aborde un sujet qui m’a pas mal occupé ces derniers temps :
le traitement et rendement des chaines de vélo ! J’avais déjà tenté une approche en 2013
mais cette dernière avait été rapide et incomplète sur les meilleurs
lubrifiants et procédé de nettoyage.

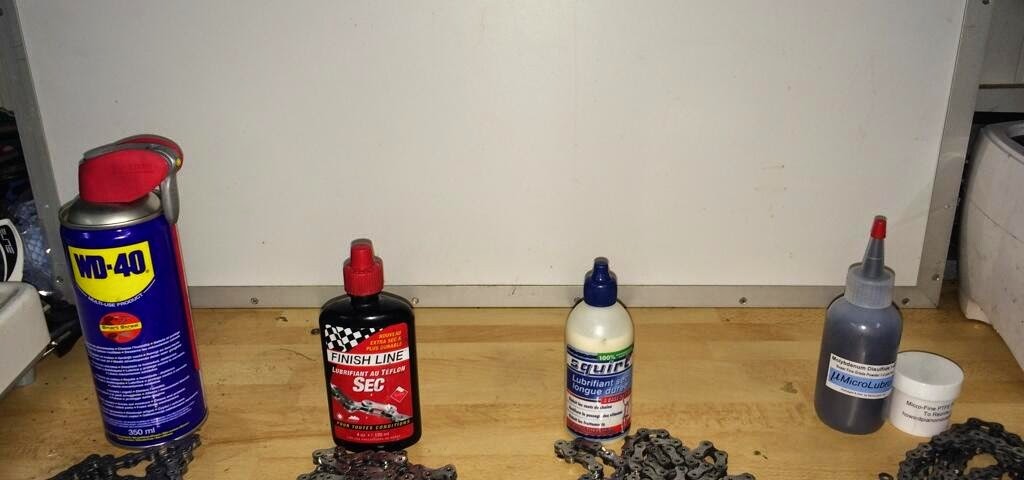

Ma selection: wd40, Finish Line, Squirt Lube, poudre PTFE +Molybdène
 J’ai décidé de ré aborder le sujet complètement
en poussant la méthodologie au maximum comme le propose le site Friction Fact.
En tombant en parallèle sur un nouveau test réalisé avec Vélonews sur les meilleurs lubrifiant du marché, j’ai vraiment eu envie de valider leurs résultats en
condition réelle et non sur banc de mesure. Économiser presque 4 watts à 250 w en
nettoyant et lubrifiant au mieux sa chaîne, cela vaut le coup de passer un
peu de temps!
Premier point important d’après Friction Fact: le nettoyage.
En effet et même si on pense avoir tout enlevé en frottant sa chaîne avec la
meilleure brosse et dissolvant du marché, on est encore loin du compte. Pour s’en
convaincre il suffit d’utiliser une machine à ultrason. J’ai donc reçu un
modèle de chez Selectronic et commandé un produit spécial mécanique pour le
dégraissage ultrason.
La machine en action !
 La machine doit posséder une résistance chauffante
permettant de maintenir le produit de nettoyage vers 50 degrés pendant la durée
du traitement. Le résultat est spectaculaire : en 10 min de traitement,  la chaîne ressort comme neuve, brillante comme
de l’argent. Par contre le liquide transparent au départ est devenu bien noir
pourtant avec une chaîne soit disant propre !
Chaîne après traitement: quelle est la neuve ?
 Il reste donc des résidus
entre les maillons et ces derniers peuvent augmenter la friction de 1 watt à
250w d’après Friction Fact !
Pour m’en convaincre j’ai réalisé un premier test avec SRM, Powertap
et mon home trainer à rouleaux. J’ai déjà testé une chaîne pas nettoyée depuis 500
km qui avait été lubrifié avec du Finish Line au téflon (un des meilleur
actuel), puis testée dégraissée à la brosse + dissolvant et enfin testée dégraissée
avec la machine ultrason. Les watts sont mesurés en doublons et donc le Powertap permet de voir les pertes par friction entre le moyeu et le pédalier
SRM. J’ai réalisé plusieurs intervalles de 4 min @240 w dont voici le résumé sur
le tableau ci-dessous.
On voit clairement que le rendement est moins bon dégraissée
qu’avec le lubrifiant même sali de 500 km, mais peut être amélioré de presque 1 watt en
dégraissant par ultrason ! C’est de plus un jeu d’enfant et tellement
pratique de mettre sa chaîne à traiter (utilisation d’attache rapide obligatoire)
 pendant que l’on fait autre chose. La
chaîne est ensuite rincée à l’eau et sécher pour recevoir le nouveau
lubrifiant.
Mon premier choix de lubrifiant c’est porté sur de la
paraffine alimentaire. Un des meilleurs d’après les tests ! La chaîne est
chauffée à 70 degrés pour faciliter le passage dans les maillons puis plongée
dans la paraffine chaude !
Préchauffage chaîne avant traitement…
 Après égouttement et refroidissement, il faut
roder la chaîne 20 min afin d’éliminer l’excédent de paraffine. Je préfère ne
pas m’étendre sur ce premier test. Cela a été une catastrophe…l’excédent de
paraffine s’évacue en petits  copeaux qui viennent
se mettre partout sur le vélo.Il y en a plein la cassette, dérailleurs, pédalier,
une horreur…de plus le test de rendement n’a pas du tout marché…la chaîne ainsi
traitée perdait 3 watts à 250 watts sur une chaîne complètement dégraissée…Je l’ai
peut être pas assez rodée…mais bon,  même
si on devait gagner un peu par rapport à une lubrification classique, c’est
bien trop lourd comme préparation !
Le dernier test de vélonews a révélé un nouveau challenger
encore meilleur que la paraffine : le Squirt Lube. Un mélange de cire
justement à base de paraffine liquide. J’ai donc commandé un flacon et je l’ai
opposé au WD40, Finish Line Téflon et un autre traitement de la chaîne, que je
vais garder mystérieux pour le moment, additionné à du Squirt Lube.
Les tests 2014 Friction Fact.
3 journées
de tests et 6h d’essai à répéter des intervalles de 4 min à 240 w ont été nécessaire
pour valider les données. Les chaines étaient toutes identiques (dura ace 7900)
et ont été préparées à l’avance puis montées/démontées plusieurs fois pour
valider que les mesures/ écarts étaient répétables et pour faire une moyenne.
Car quand on joue au watt prêt, surtout avec la précision de chaque capteur, il
faut multiplier les mesures! Pour chaque nouvelle journée d’essais, les chaines
avaient été nettoyée, inversée afin que chacune ne reçoivent jamais le même
traitement.  Une autre façon de vérifier
en parallèle le gain de rendement par watts a été la vitesse résultante atteinte
sur le rouleau. Les pneus étaient toujours à température après 20 min minimum d’échauffement,
déjà usés des rouleaux et le poids d’ensemble (donc pression des pneus) contrôlée
avec une pesée de ma part tous les changements de chaines. On pourra toujours
critiquer la méthode en complément du Powertap mais on pouvait déjà avoir une
première indication sur l’amélioration de vitesse résultante de 0.3 km/h entre Finish Line
et Squirt Lube par exemple pour 240 w SRM.
Rendement sur la vitesse

Pour en revenir aux Watts, les résultats sont assez parlants et plutôt cohérent avec
Friction Facts. Comme en 2013, je mesure plus de 2 watts entre du WD40 et un
bon lubrifiant comme le Finish Line (ou gold chain lub en 2013). Autant dire qu’on
ne lubrifie pas grand-chose avec du WD 40 ! La bonne surprise vient du Squirt
lube, annoncé comme le plus performant actuel et je confirme ! On gagne
encore 1.5 watts sur le Finish Line. En couplant les 2 tests Friction Fact de
2013 et 2014, on pouvait estimer à 1 watt entre ces 2 produits, moi je trouve
1.5 w !
Compilation de plus de 60 IT de 4 min@240w…( 3 jours de pluie dehors bien exploités sur HT!)
 Il est annoncé comme très résistant à l’eau et tenant très
longtemps ses propriétés sans s’encrasser. Je n’ai pas encore le recul pour le
prouver mais ça sera fait après des tests terrains plus poussés. En effet je ne
compte pas en resté là. Maintenant que j’ai identifié le top, je voudrais
tester tout cela sur le terrain en comparant, comme pour les pneus,  des chaines préparées sur ma montée référence du
Salbert et voir donc si à 250 watts on améliore le chrono juste en changeant de
chaîne. Le Powertap semble indiquer une baisse de la friction donc une économie
de watts grâce à des frottements mécaniques diminués. Pour ceux qui ont suivi
le tableau il reste un dernier test appelé Squirt Lube +. Ce dernier a été
encore meilleur ! C’est une préparation perso d’une chaîne où j’ai injecté
par ultrason un mélange à moi dans les maillons puis passé du Squirt Lube
dessus. Si les tests terrains le confirment en plus du résultat par Powertap,
je proposerai peut être ce traitement spécial. On arriverait donc à 5.5 watts
de gain entre les extrêmes ou plus de 2 %. On peut rajouter encore un watt si
les produits ont été appliqués sur une chaîne totalement propre grâce aux
ultrasons! A suivre…
